Vikufiber constructies

Kies je voor kwaliteit en vakmanschap, dan vraag je jouw constructies aan bij Vink GVK.

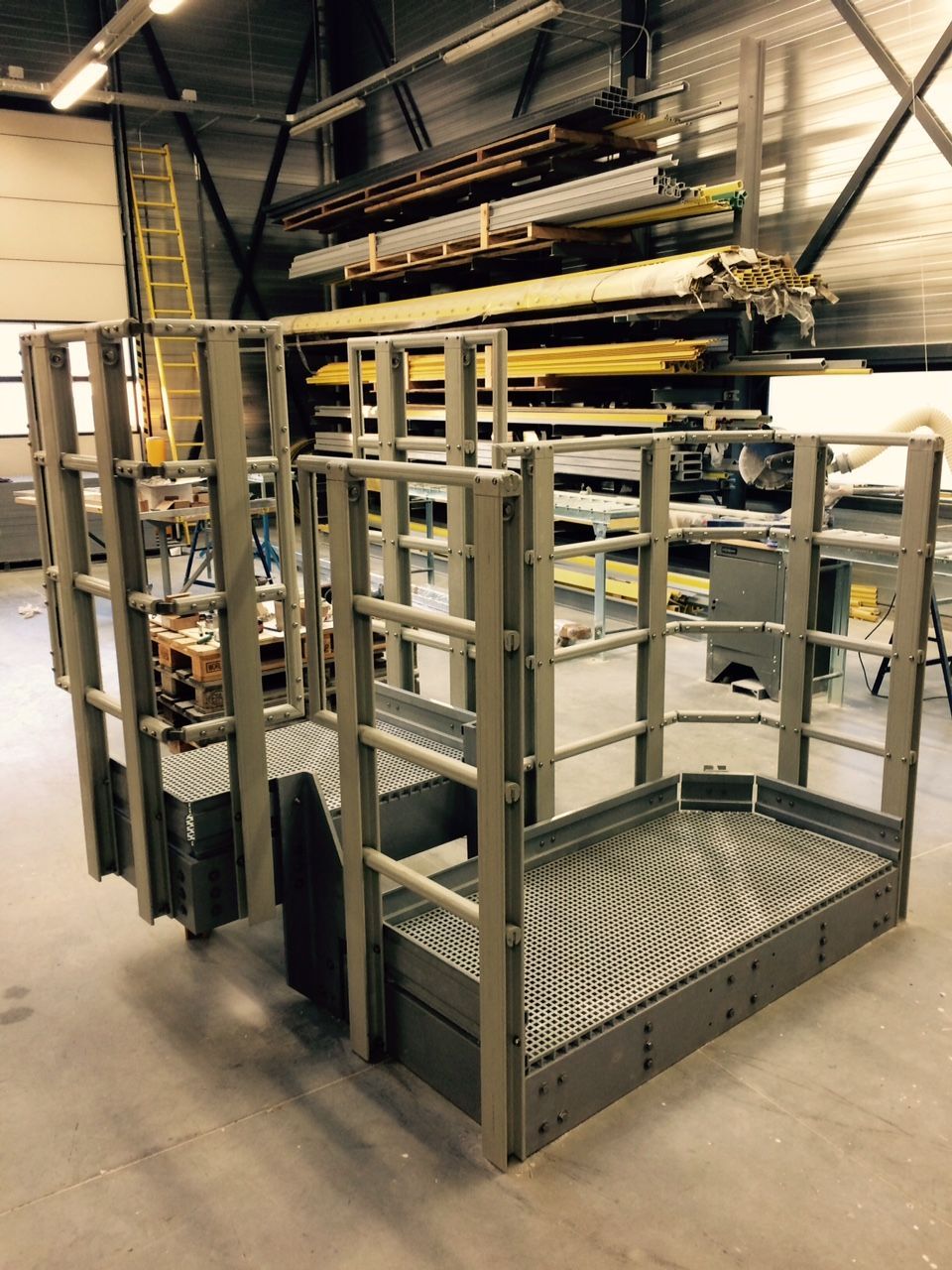

Alle Vink GVK constructies worden opgebouwd uit ons brede pakket pultrusie profielen. Voor het ontwerp van deze constructies maken wij gebruik van de algemeen geldende normen zoals EN13706, EN14122 en/of uw bestaande eisen. Alle gebruikte profielen zijn in de massa gekleurd en bevatten ongeveer 65% glas. De opbouw van de glasvezels zorgen voor een exceptionele weerstand tegen impact en vermoeiing. Een per ongeluk te hoge belasting resulteert niet in een blijvende vervorming (in tegenstelling tot staal).

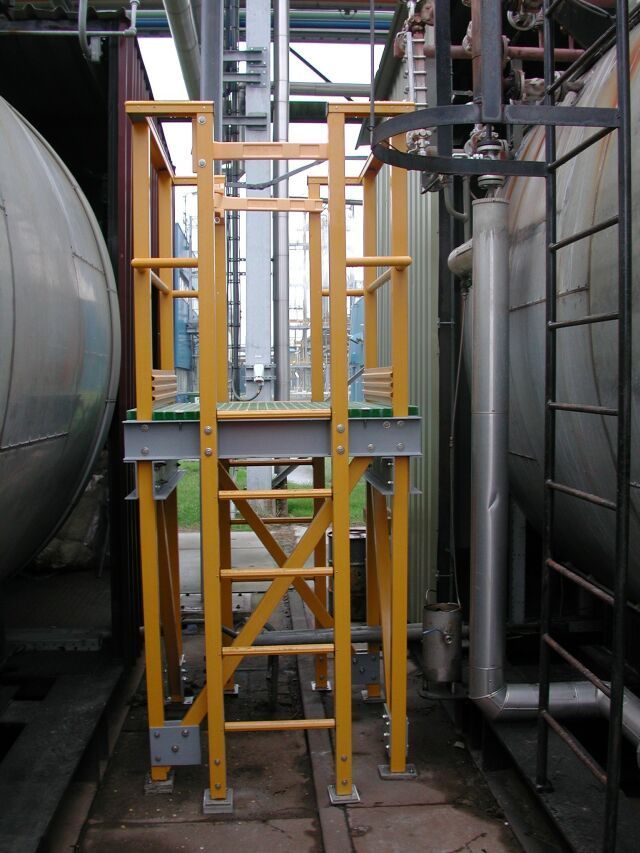

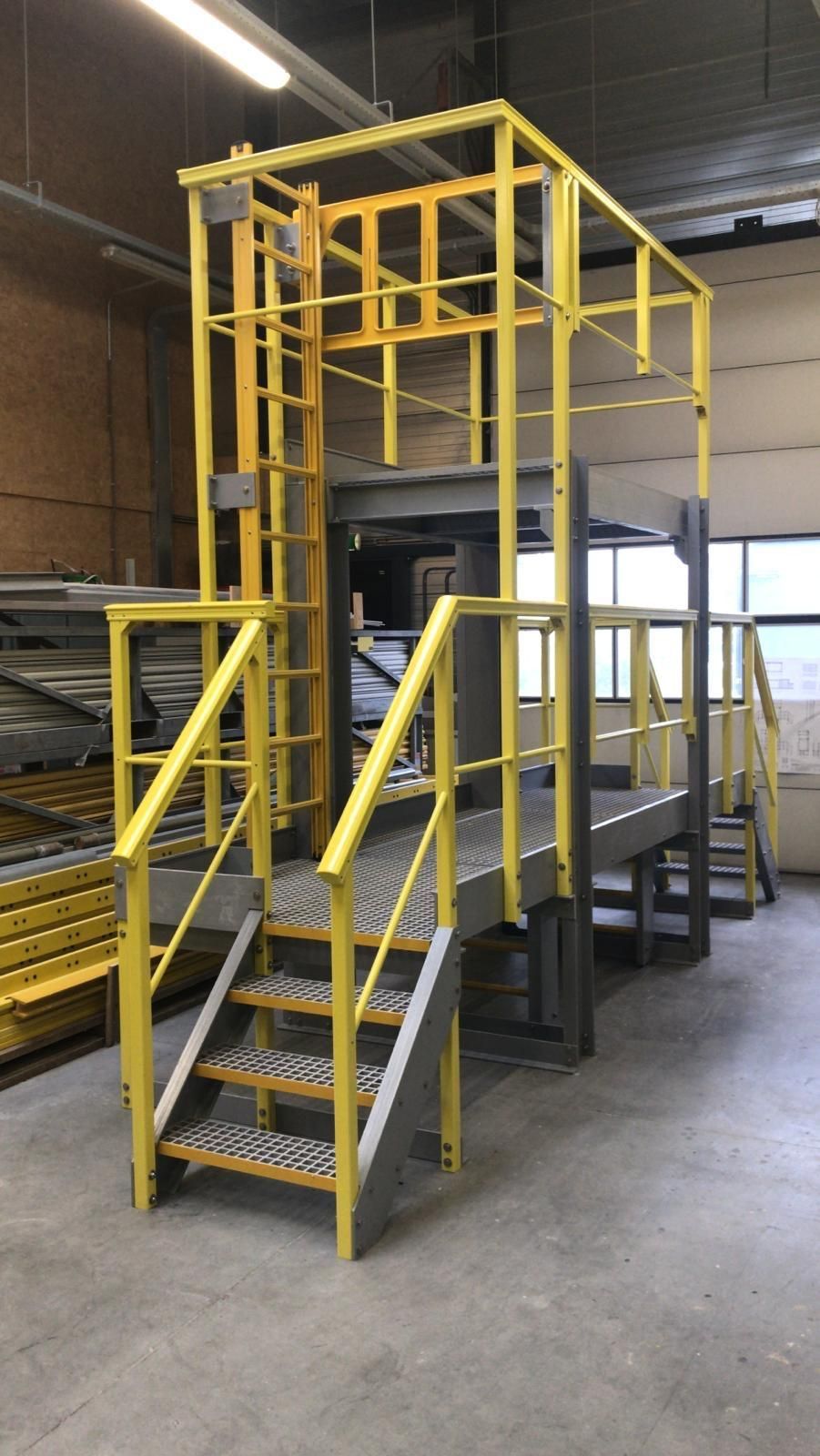

Vink GVK heeft haar eigen afdeling ontwerp en engineering. Zij ontwerpt constructies met standaard GVK profielen en/of ontwerpt zelf nieuwe profielen. Het ontwerpspectrum is zeer divers. Van loopbrugconstructies voor de chemische industrie tot roosterdekken op heliplatforms voor Rijkswaterstaat en van kooiladders voor waterzuiveringsbedrijven tot complete traptorens in zwembaden. Vink ontwerpt GVK constructies voor onder andere de industrie, infra en utiliteitsbouw.

Voor het ontwerpen van constructies komen onze adviseurs graag naar je toe om samen de wensen te bespreken.

Wij dragen, indien u dat wenst, tevens zorg voor:

Engineering en AUTOCAD tekenwerk

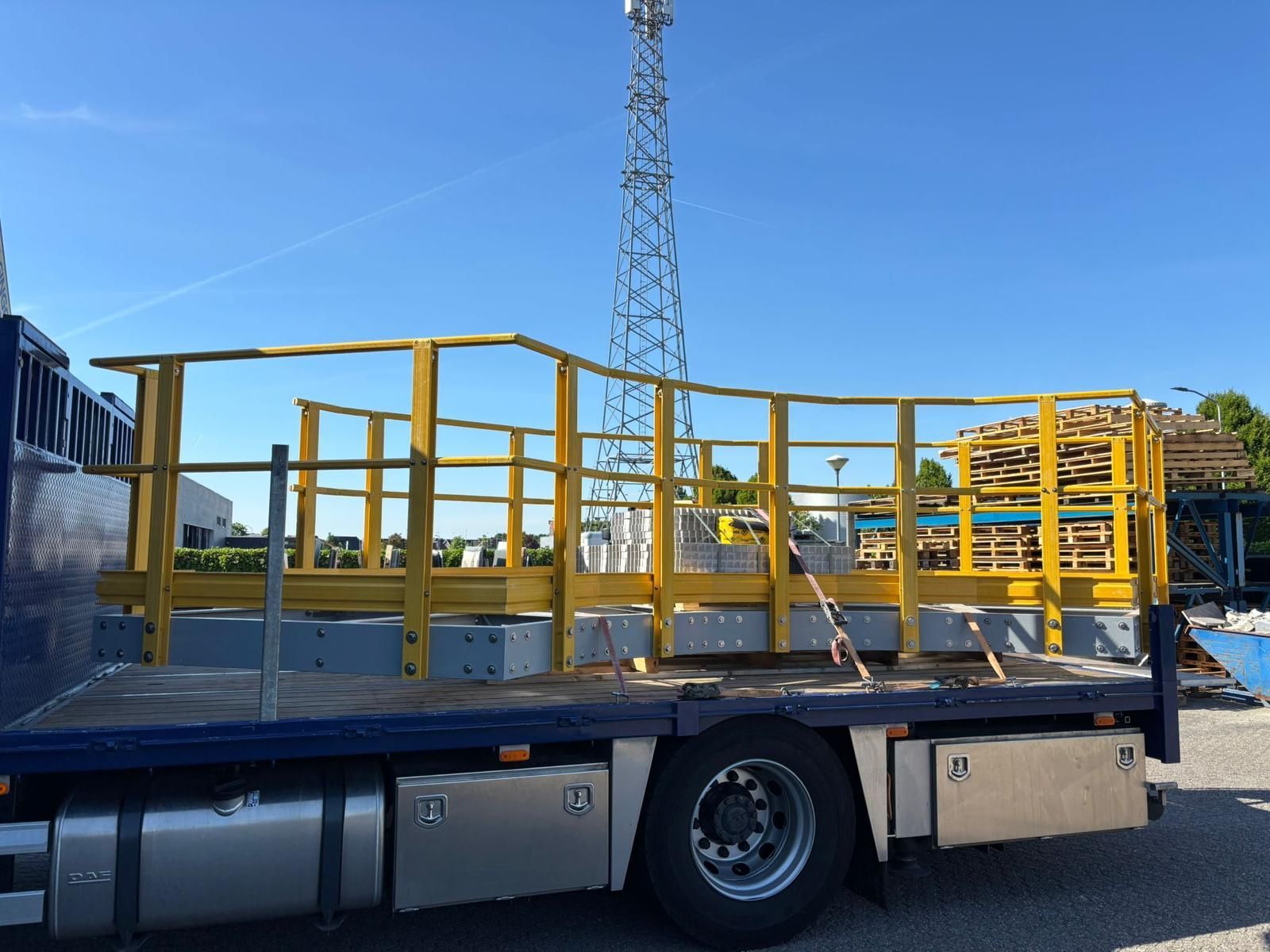

Levering prefab constructies

Montage door VCA / VVA gecertificeerde monteurs

Wij werken ook samen met diverse partners waardoor we keuringen en testen kunnen laten uitvoeren op de ontworpen/geproduceerde constructies.

Bent u op zoek naar degelijke, veilige leuningen die lang meegaan en nagenoeg geen onderhoud nodig hebben? Vink GVK produceert en levert op maat gemaakte kunststof leuningen uit GVK profielen. Onze GVK leuningen worden opgebouwd uit pultrusie profielen met eigenschappen volgens EN13706 en EN14122-3 norm. Alle profielen zijn in de massa gekleurd en bevatten ongeveer 65% glas. De opbouw van de glasvezels zorgt voor de exceptionele weerstand tegen impact en vermoeiing. Een per ongeluk te hoge belasting resulteert niet in een blijvende vervorming (in tegenstelling tot staal). Standaard zijn onze leuningen uitgevoerd in Isoftaal hars en geproduceerd in het grijs of geel.

Onze kunststof leuning is opgebouwd uit de volgende onderdelen:

• handrail
• staanders
• knierail
• optie: voetplint/schoprand
• Type leuningsystemen

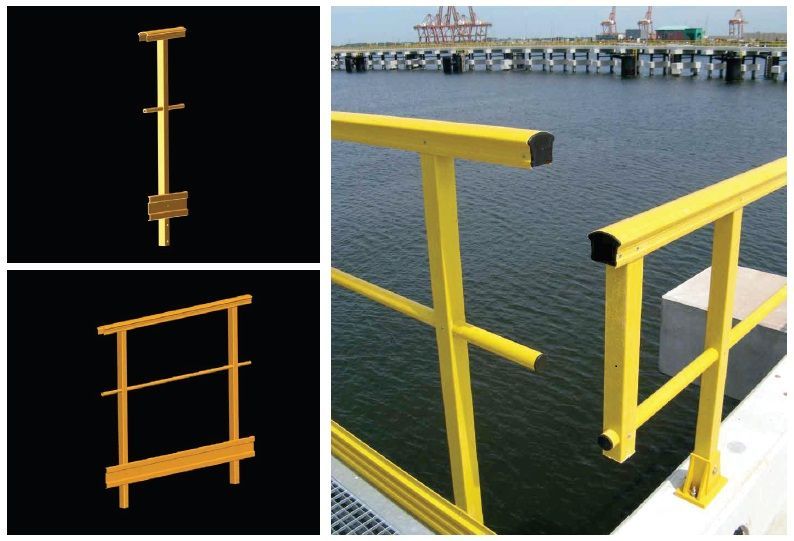

De handrail is opgebouwd uit een ergonomisch gevormd U-profiel 75x60 mm met afronding R = 60 mm aan de bovenzijde. De afronding ligt goed in de hand en zorgt er voor dat bijvoorbeeld gereedschapskoffers er niet opgezet kunnen worden. De eindpunten van de kunststof handrail profielen worden afgewerkt met passende kunststof einddoppen. De staanders van de kunststof leuningen bestaan uit een vierkant gepultrudeerde koker 50x50x5 mm. De knierail bestaat uit een ronde kunststof buis ø26 x 16 mm. Volgens de specificatie van de klant kunnen meerdere knierails voorzien worden. Voetplint / schoprand: de handleuningen kunnen worden voorzien van een voetplint, dit profiel is 150 mm hoog en is speciaal voor deze toepassing ontworpen door gebruik te maken van een geprofileerde W-vorm van 3 mm dikte.

Ter hoogte van de ondergrond wordt de leuning vastgezet door middel van een GVK of RVS bevestigingsvoet, ook kan er gekozen worden om de staander door te laten lopen voor zijmontage. Accessoires zoals kunststof hoekverbindingen en koppelstukken zijn beschikbaar.

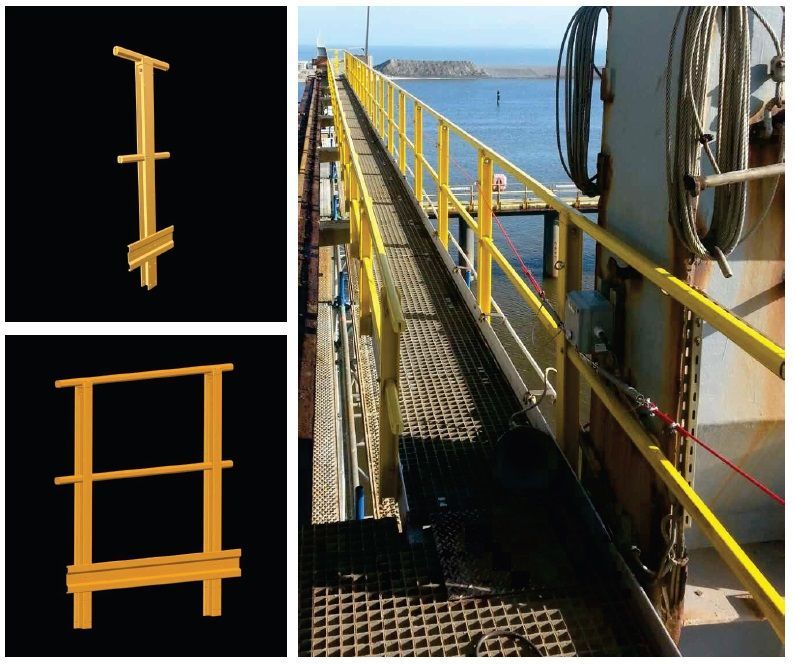

Wij hebben dit nieuwe systeem ontwikkeld in samenwerking met een grote speler in de offshore markt. Men was overtuigd van de voordelen van kunststof, maar zocht een leuningsysteem met staanders die een gelijke stijfheid hebben dan staal en een handrail van rond 40mm.

De staanders van dit type bestaan uit een H-profiel 80x65mm en voldoen aan de gewenste stijfheid voor de offshore. De handrail en tevens knierail is opgebouwd uit een speciaal profiel 40x40mm met afgeronde hoeken en uitgevoerd met een uitsparing aan de onderzijde, die dient voor montage. Ze voldoen aan de eis dat een vallende persoon met zijn hand om de leuning heen moet kunnen grijpen. De verbinding tussen de staander en knierail bestaat uit een tweedelig kunststof koppelstuk dat volledig mechanisch kan worden bevestigd. Dit vereenvoudigd de montage. Bij type H40 kan dezelfde voetplint gebruikt worden als type K50.

We kunnen dit leuningsysteem als prefab pakket bij u aanleveren, zodat u het gemakkelijk zelf kunt monteren. Daarnaast beschikt Vink GVK over eigen monteurs, allen in het bezit van VCA, die de leuning en eventuele andere constructies ter plekke monteren.

Voordelen van het H40 systeem ten opzichte van andere leuningsystemen zijn:

Extra sterk, ook boven 10 meter hoogte toepasbaar

Er blijft geen water in de staanders staan

Eenvoudige montage

Geen vulblokken nodig

Voldoet aan de veiligheidseisen in de offshore

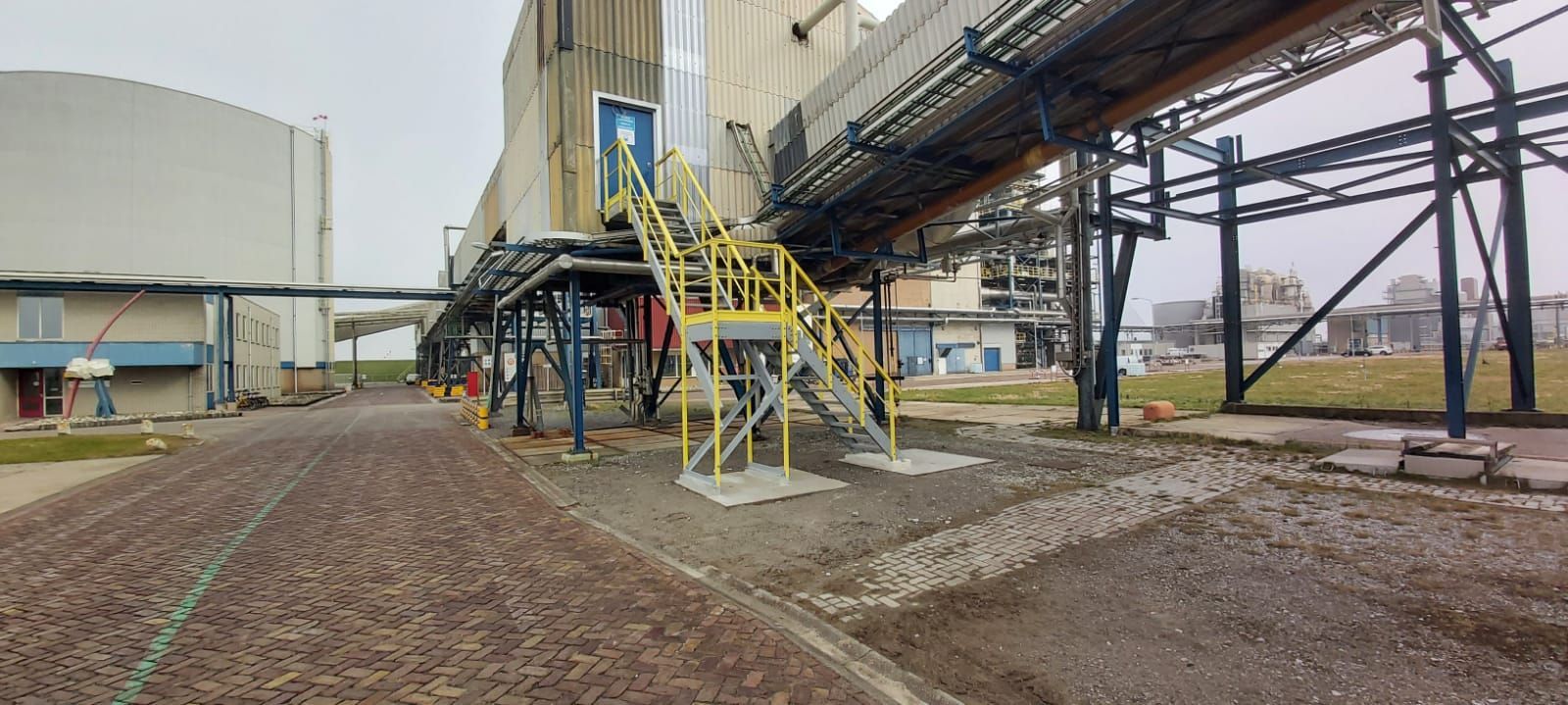

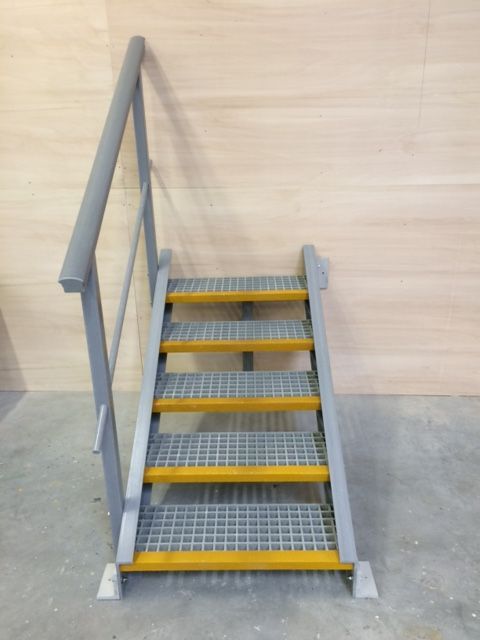

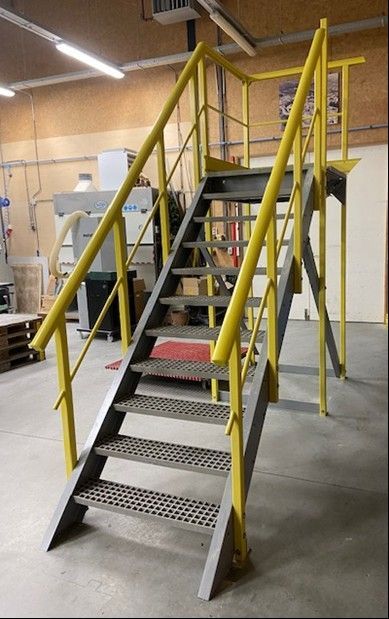

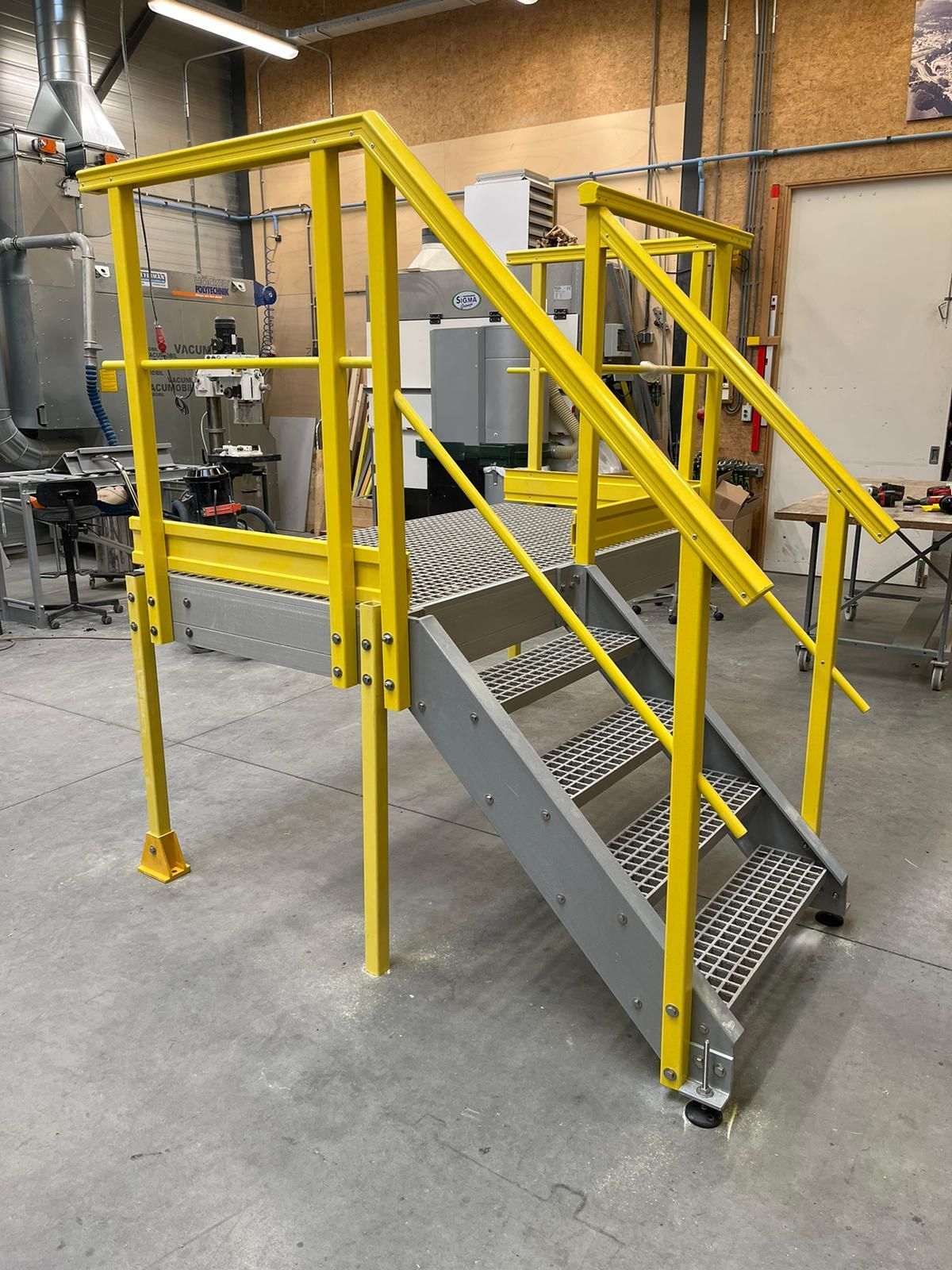

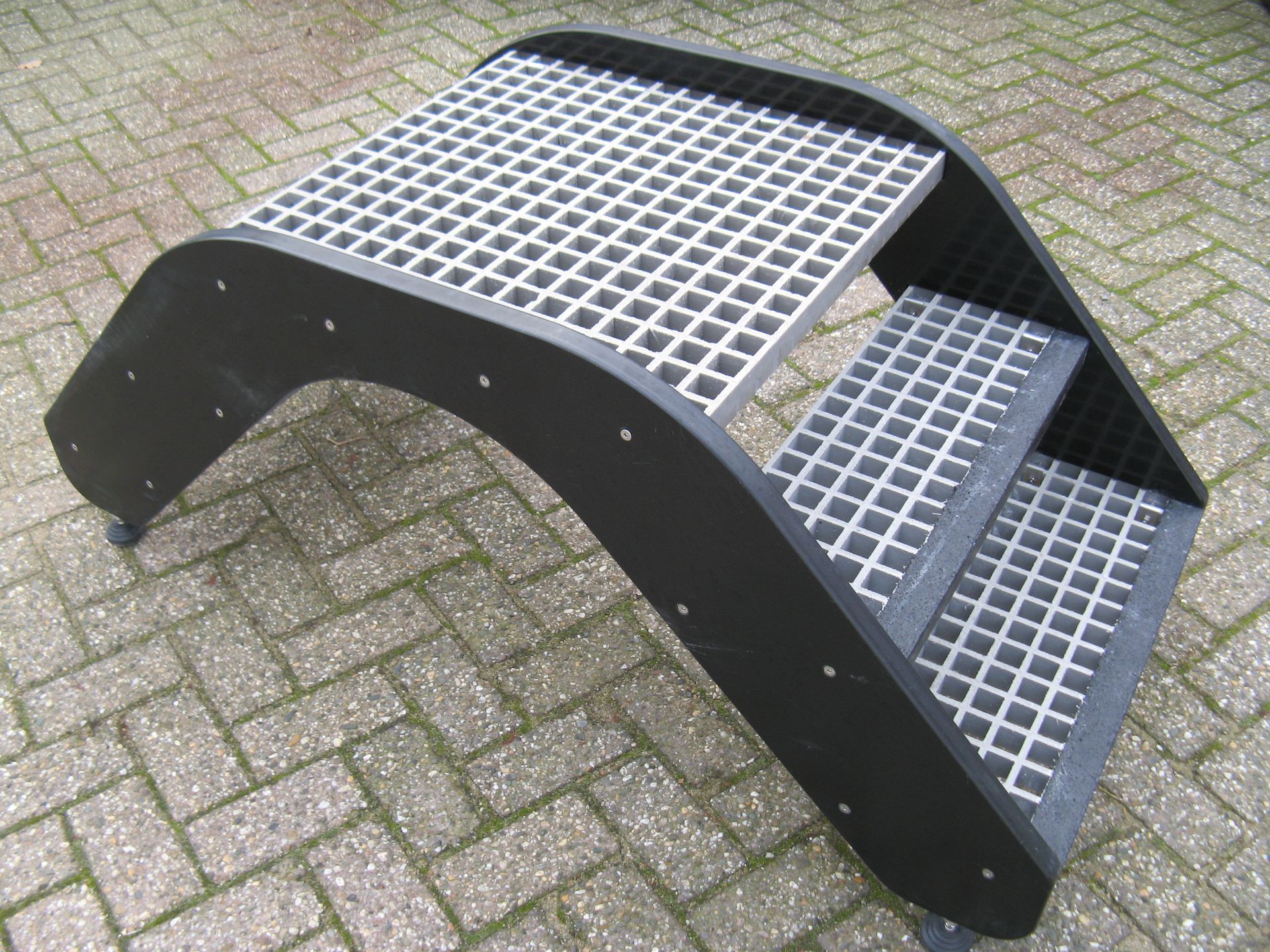

Naast het leveren van losse traptreden is het ook mogelijk dat we een complete trap aan u leveren of zelfs volledig ontwerpen. Hierbij kunt u denken aan losse trappen, maar trappen met een of meerdere tussenbordessen behoren ook tot de mogelijkheden. De complete trappen worden opgebouwd uit diverse profielen en onze traptreden. De trap kan zonder problemen aansluiten op (bestaand) GVK leuningwerk.

Voordelen van GVK traptreden:

• goede antislip
• toepasbaar in natte omgevingen
• erg sterk
• zorgen voor goede grip

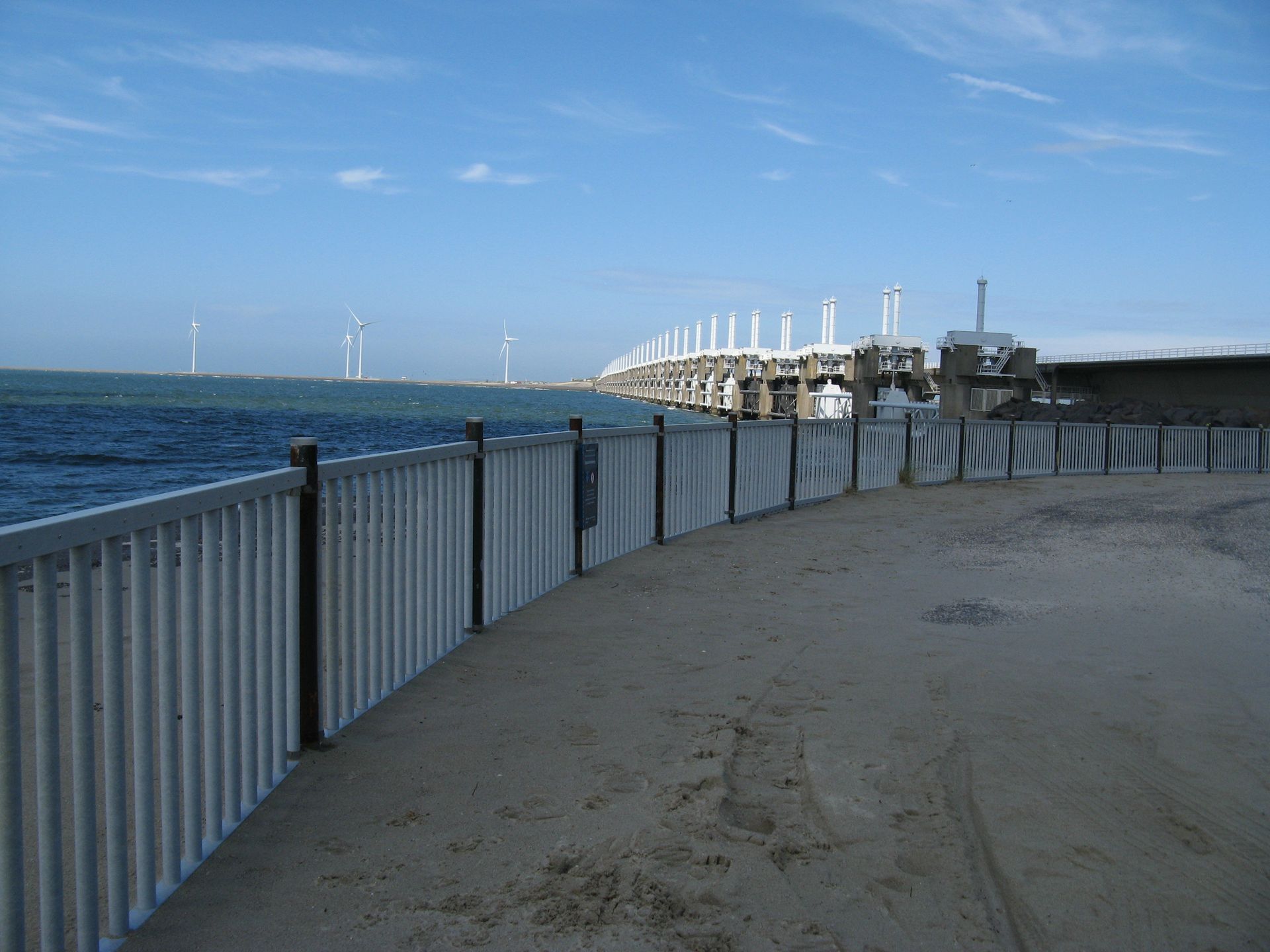

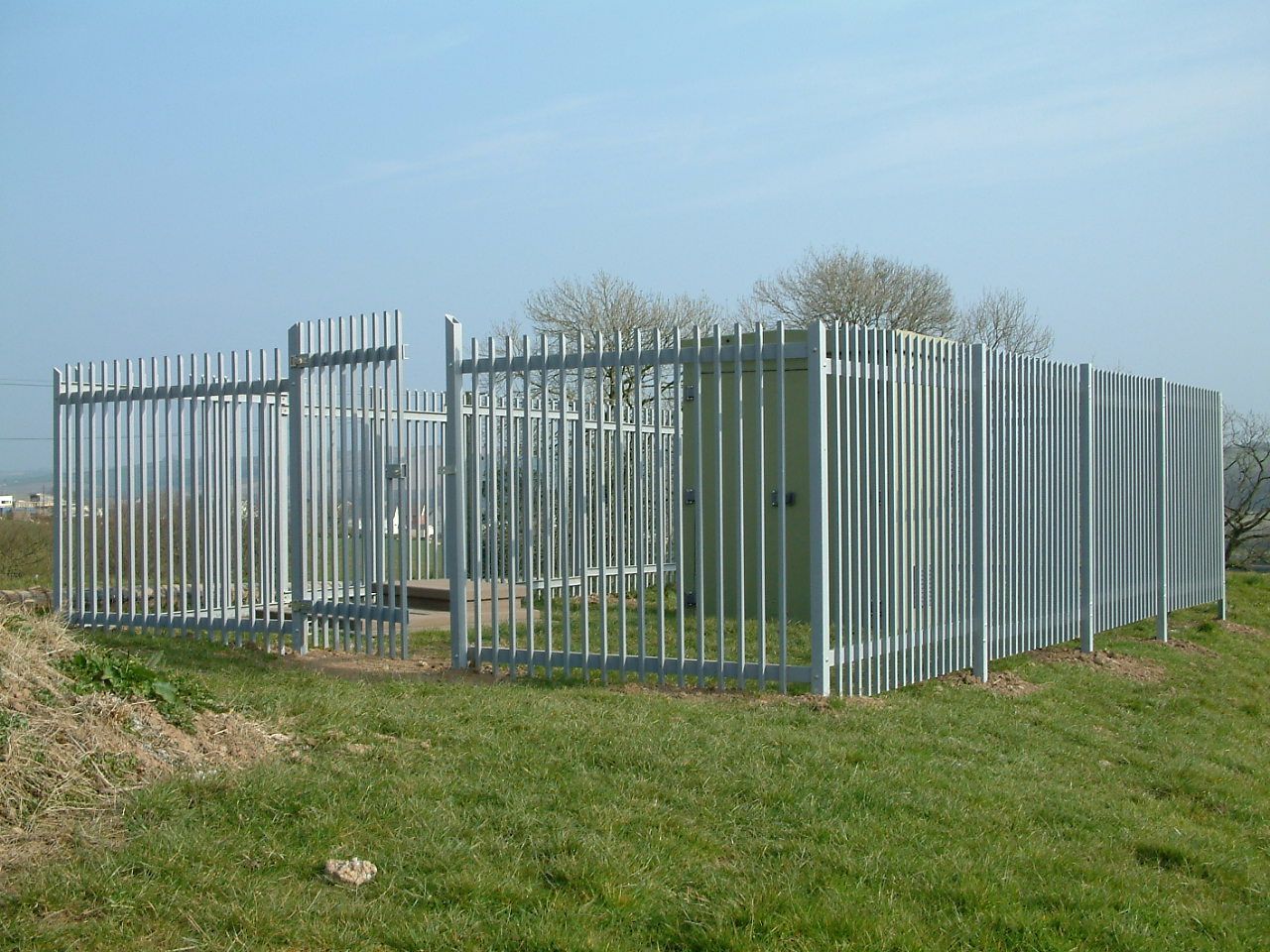

Glasvezel versterkt hekwerk is een goede investering voor een breed scala van sectoren, van zware industrie tot in woonwijken.

Voordelen GVK schermen en hekwerk

• licht gewicht
• installatiegemak
• minimaal onderhoud (geen noodzaak voor aarding, verven, etc.)

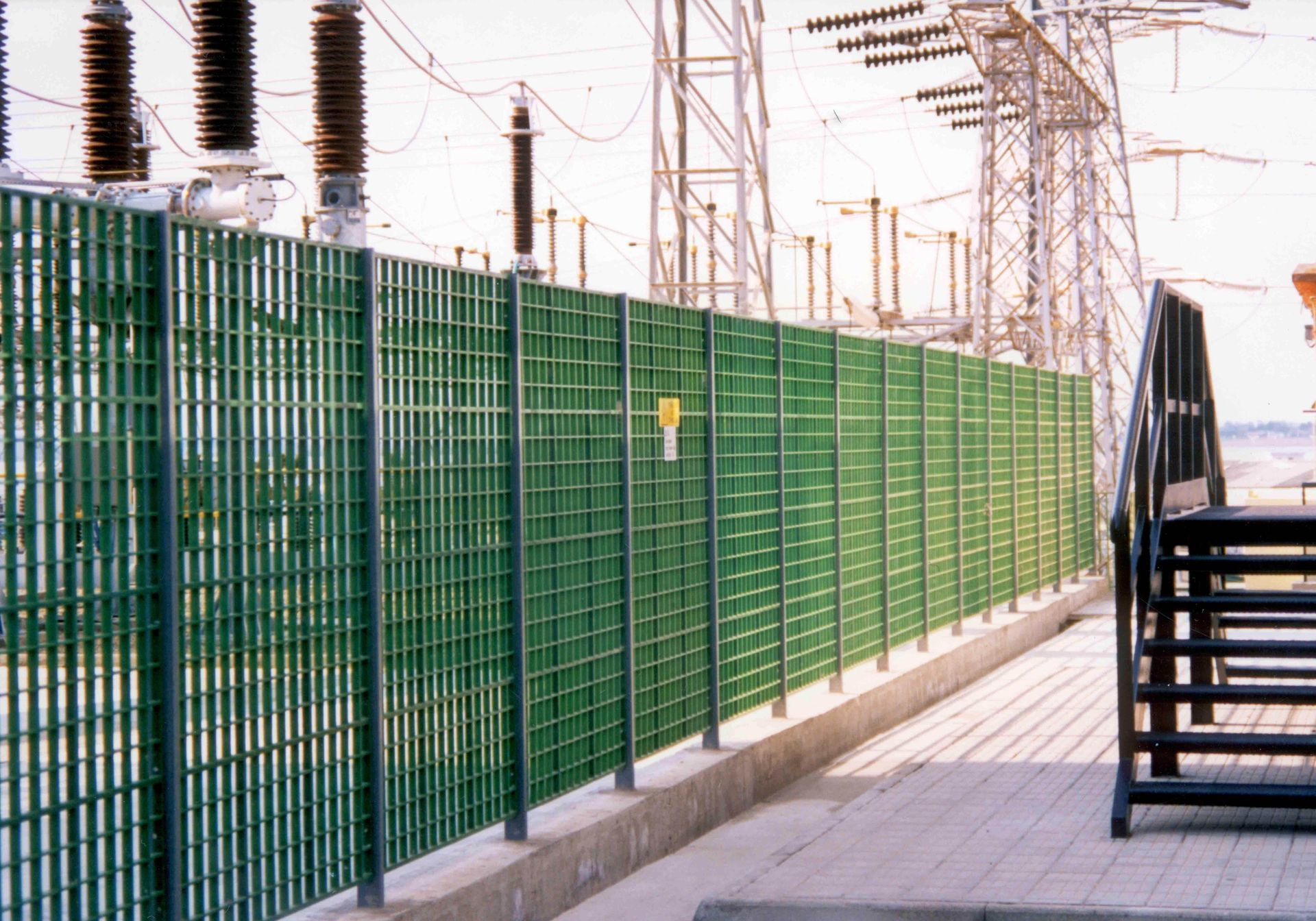

In de elektronicasector zijn deze materialen goed toepasbaar in verband met de elektrische isolatie-eigenschappen en op luchthavens worden ze juist geïnstalleerd omdat ze gegarandeerd niet-magnetische en radio-transparant zijn.

GVK toepassingen voor industriële hekken hebben vele toepassingen in gebieden waar corrosie aanwezig is (bijvoorbeeld de maritieme en offshore sector) of om brandgevaar (lage rookuitstoot) te verminderen.

Door de verschillende manieren van bevestigen is er altijd wel een manier die aansluit op uw situatie. Uiteraard denkt Vink graag met u mee om een hekwerk of scherm op maat te ontwikkelen.

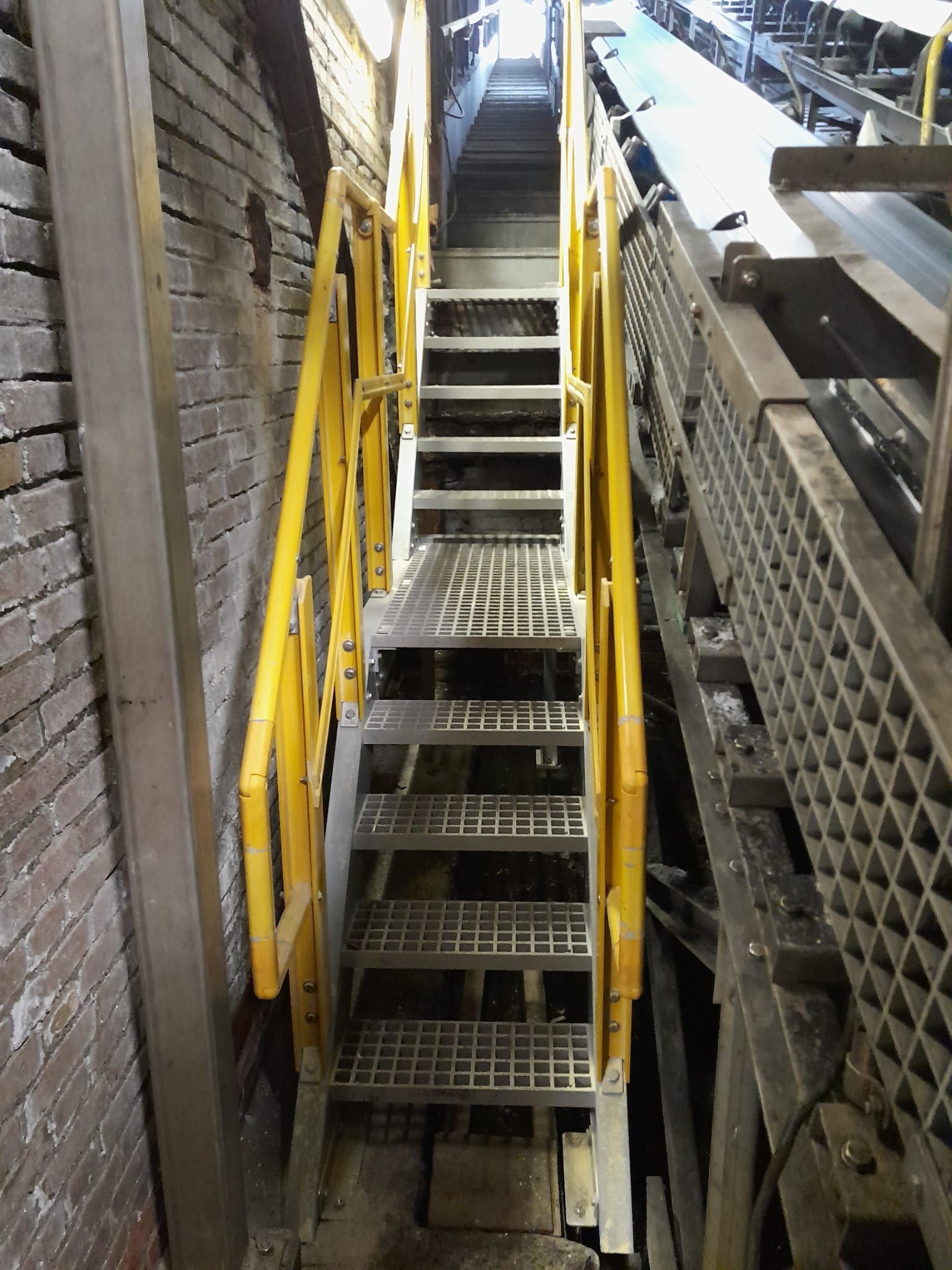

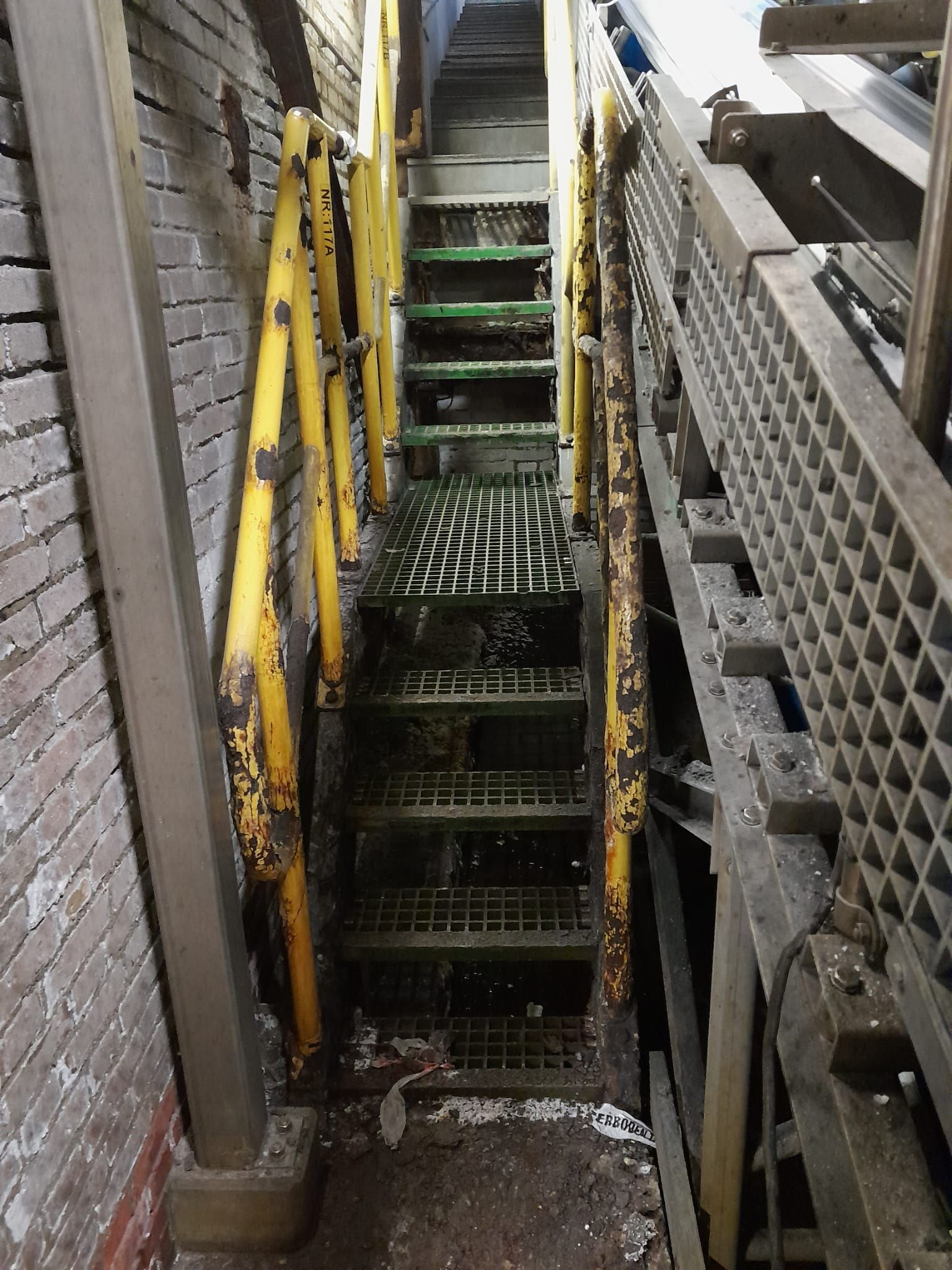

Voor & na bewerking door Vink GVK
